전력의 효율적인 공급과 안정적인 사용을 위한 핵심 전력설비
변압기(Transformer)는 전자기 유도 원리를 이용하여 교류 전압을 필요한 수준으로 높이거나 낮추는 전기설비입니다.
전력의 송전과 배전은 물론, 공장 · 빌딩 · 상업시설 등 다양한 산업 현장에서 전력을 안정적으로 공급하고 사용하는 데 중요한 역할을 합니다.
변압기는 전력설비의 운전 조건과 사용 목적에 따라 전압을 변환하는 역할을 합니다.
유입식과 몰드식 비교
| 구분 | 유입변압기 | 몰드변압기 |
|---|---|---|
| 공통 부품 | 철심, 1차 · 2차 권선 | 철심, 1차 · 2차 권선 |
| 권선 절연 | 주로 절연유 및 고체 절연물 | 주로 에폭시 수지 및 고체 절연물 |
| 냉각 | 절연유를 통한 열전달 및 방열 | 일반적으로 공기를 통한 방열 |
| 외형상 특징 | 유조 탱크, 방열기 등이 있는 경우가 많음 | 수지로 몰딩된 권선이 외부에 드러나는 구조가 많음 |

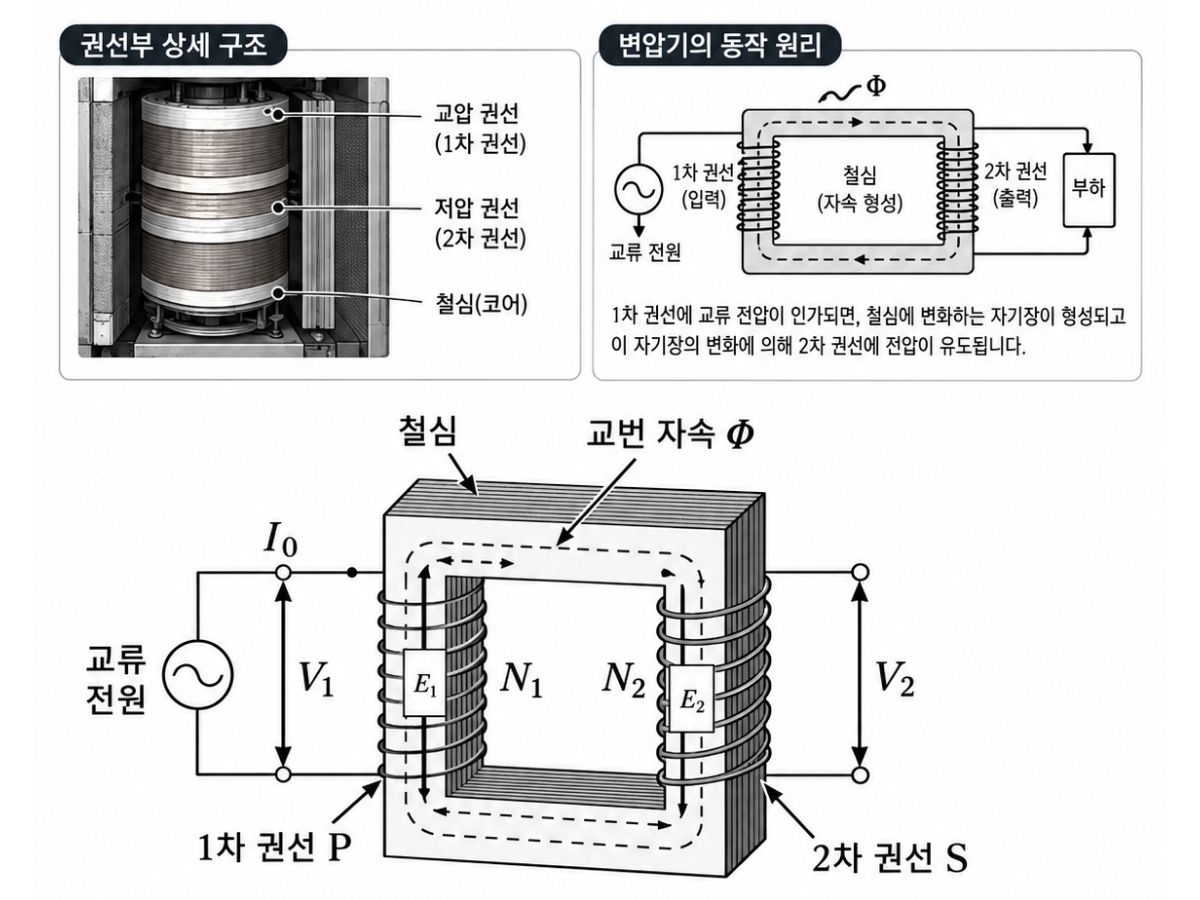

전자기 유도로 전압이 바뀌는 과정
외부에서 공급된 전류가 1차 권선에 흐르면 철심에 변화하는 자기장이 형성되며, 이 자기장이 2차 권선에 전압을 유도합니다. 이때 각 권선의 감은 횟수에 따라 출력 전압이 결정됩니다.
개념도 출처 : https://engineroom.tistory.com/300

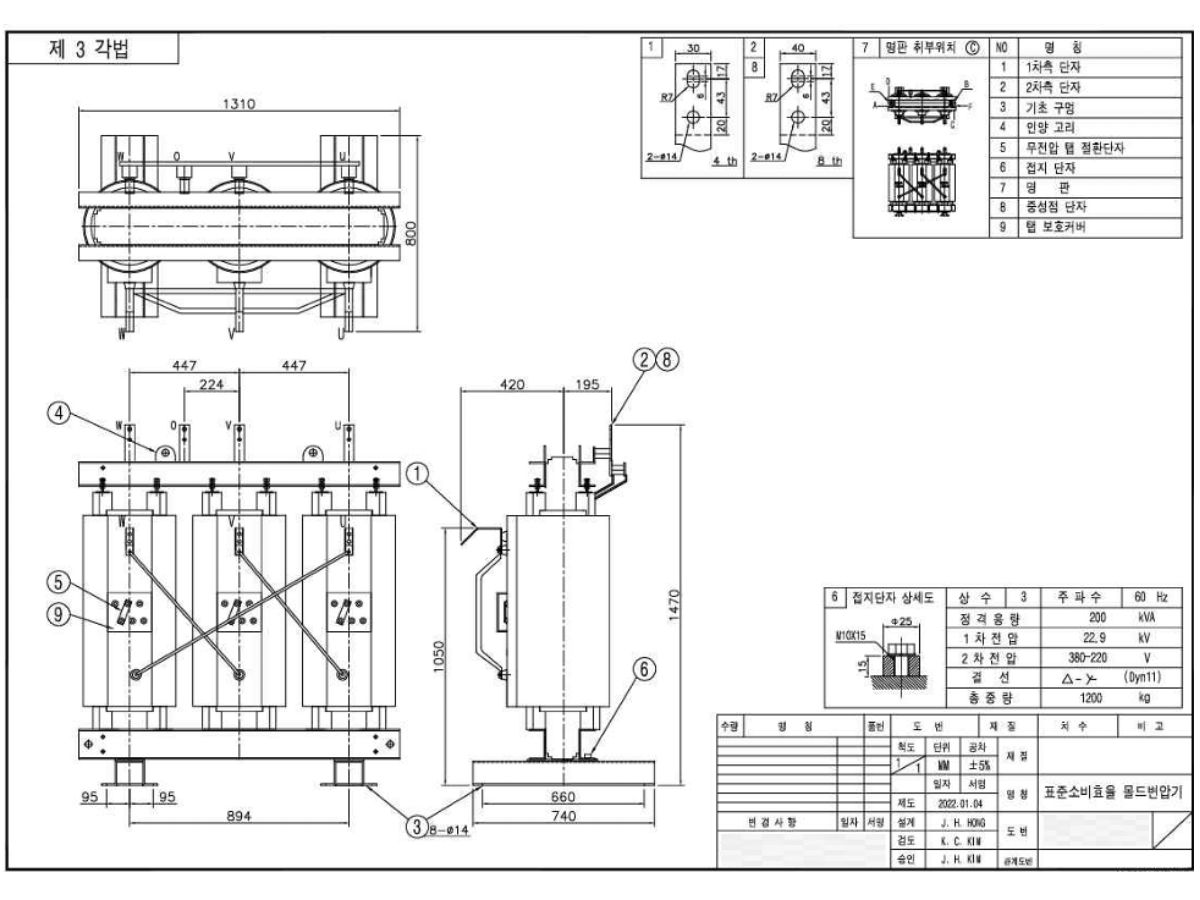

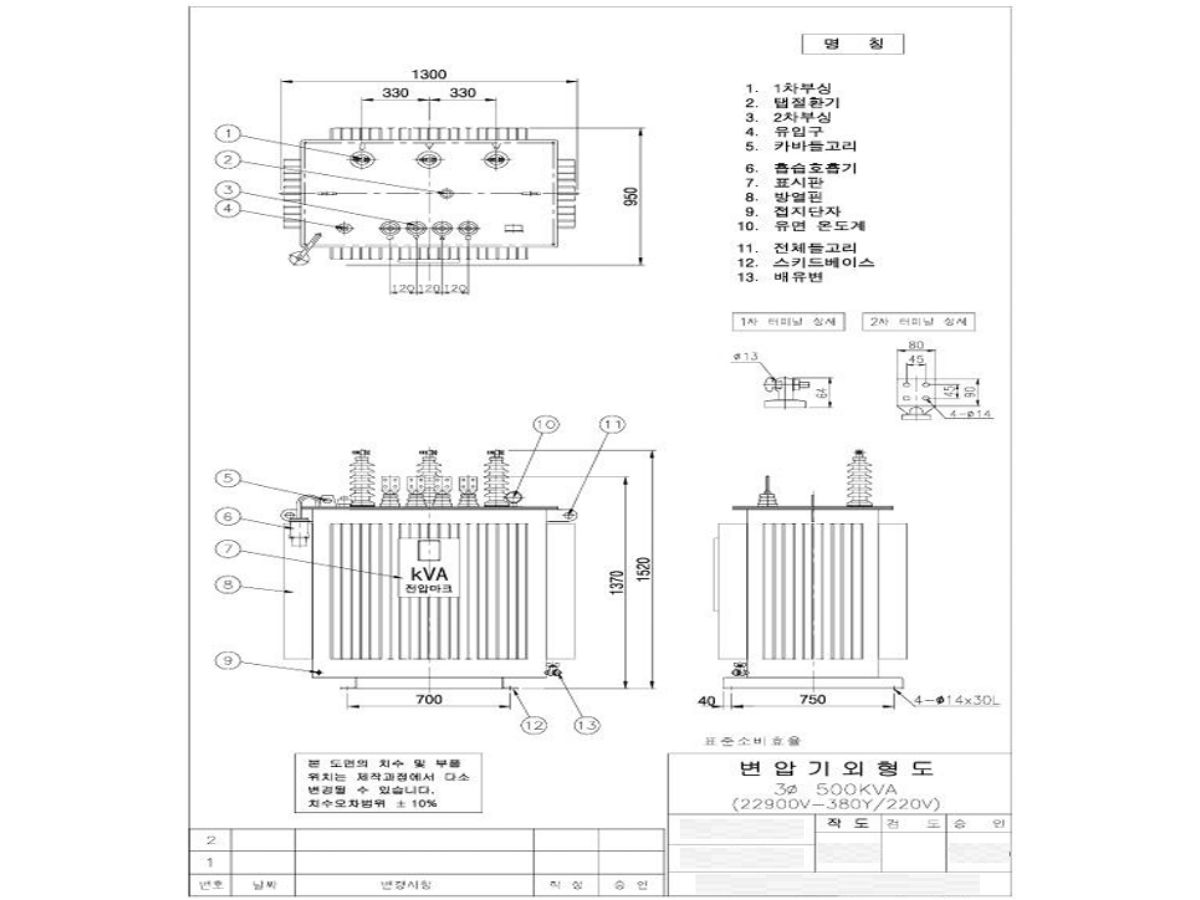

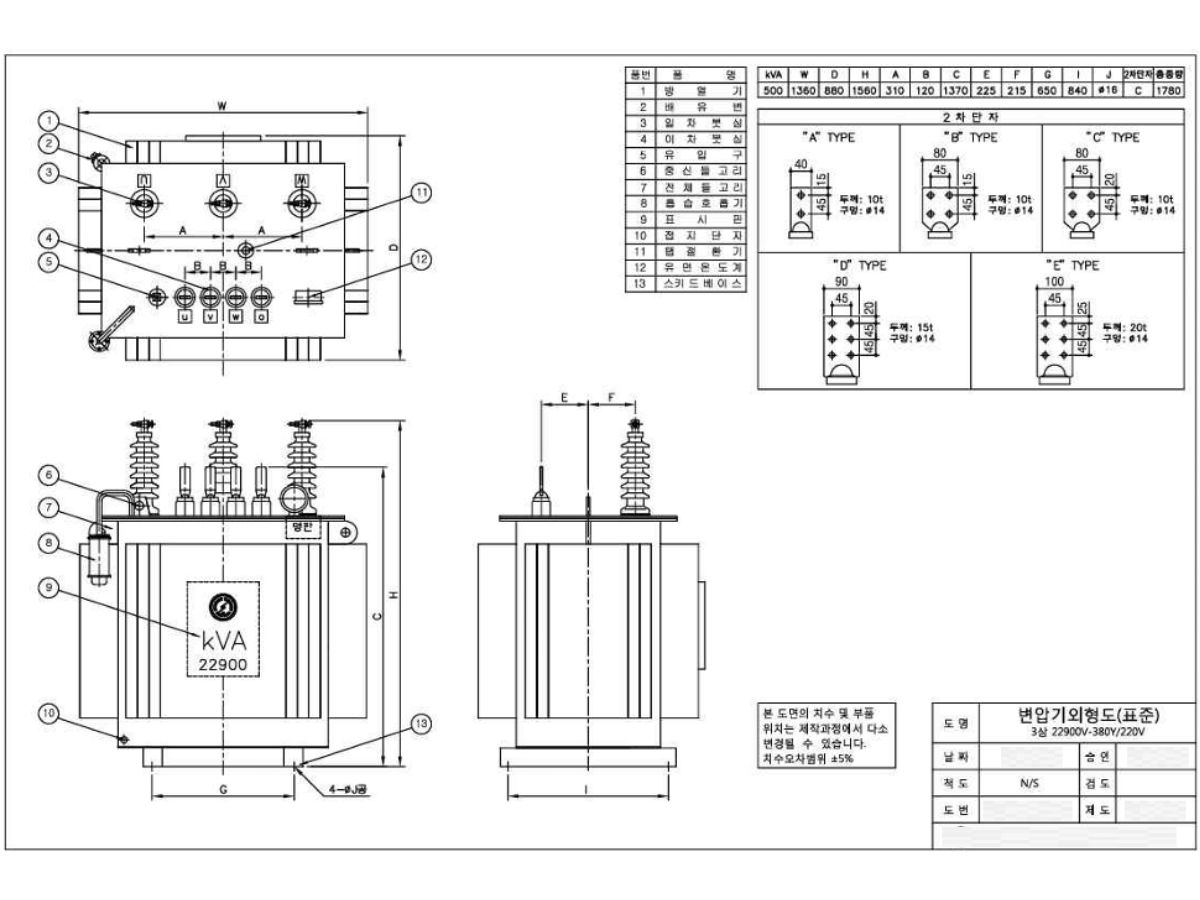

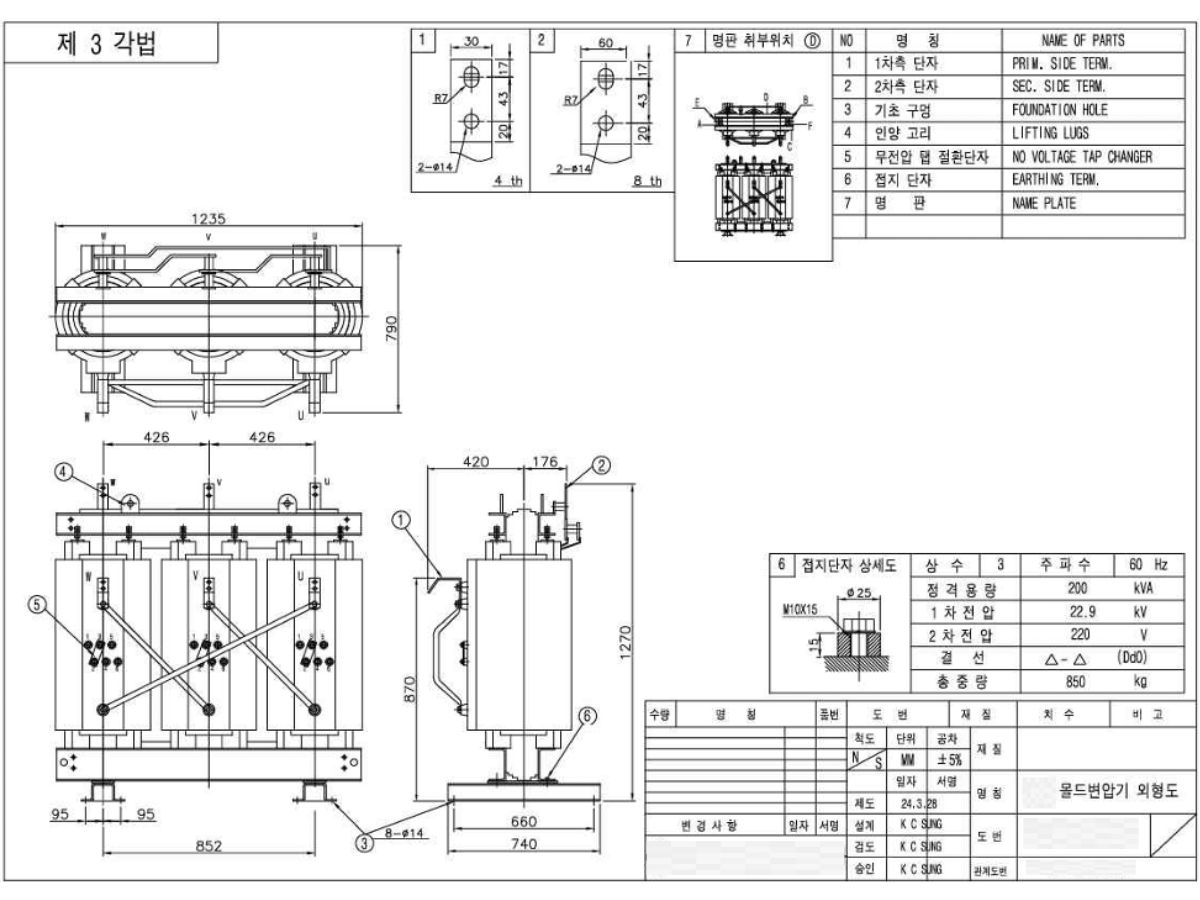

몰드변압기 · 유입변압기 외형도
도면의 치수와 부품 위치는 제작 과정에서 다소 변경될 수 있으며, 실제 제품은 제조사와 사양에 따라 달라집니다.
